@seguro wes – 機能安全対応 無線非常停止デバイス



@seguro wes

@seguro wes(アット セグロ ウェス)は、遠隔からの非常停止を実現する小型の無線デバイスです。
ボタンを押すだけで、遠隔から機器や装置を確実に停止させることができます。機能安全規格のISO 13849-1 PL dに対応しており、安全性が求められる産業分野での利用に最適です。無線通信の途絶監視、電源監視、CPU診断などの診断機能により、万が一故障が発生しても危険を未然に防ぎます。
従来の有線式の非常停止装置に比べ、設置が容易で、場所を選ばず利用できるため、コスト削減にもつながります。
また、非常停止信号だけでなく、3つの汎用I/O信号も送信することができ、お客様システムに合わせて柔軟な使い方ができます。

    @seguro wesの特長

携帯性:リモコンは持ち運びができるため、レイアウトフリーで非常停止が可能。軽量でストラップも取り付け可能 機能安全対応:(一財)日本品質保証機構にてISO13849-1 適合性証明を取得(※)評価条件は全ての製品の使用可能な条件とは異なります。
高信頼:無線通信途絶監視、電源監視など高信頼な自己/相互診断機能 遠距離通信:920MHz帯の無線通信により、混信が少なく遠距離からの制御が可能
汎用性:汎用性の高い出力機構により、柔軟な機器構成を選択可能 安全機器の無線化:ライトカーテン・ドアスイッチなどの安全機器の出力を接続することで、危険区域への人の侵入安全対策、設備の省配線化が可能
複数台対応:1:N制御で、複数台ロボットを一括で非常停止、種別の異なる設備も同時に停止可能

    導入事例

安全と信頼を現場に。
無線非常停止デバイスの導入事例をご紹介します。
@seguro wesは、物流倉庫や製造現場、エンターテインメントなど、さまざまな業種・業態でご採用いただいています。 有線では設置できない場所や複数箇所からの緊急停止操作が求められるシーンでも、柔軟かつ確実に対応できる点が高く評価されています。


特に以下のような課題を抱えていた現場で、安全性・作業効率の向上に貢献しています。


・作業員が離れた場所から緊急停止できない
・移動ロボットなど可動体の停止操作が難しい
・制御室から現場全体を一括管理したい


実際の現場でどのように導入され、どのような改善が得られたのか——
その効果をご紹介します。





    お客様の声


ご採用いただいたお客様の使用事例をご紹介します。


お客様の声はこちら


中之島ロボットチャレンジ2023



    1つの非常停止システムを構築するにあたり、1台の送信機と1~N台の受信機をご選択ください。送信機と受信機には複数のラインナップがあり、用途に合わせて選択可能です。

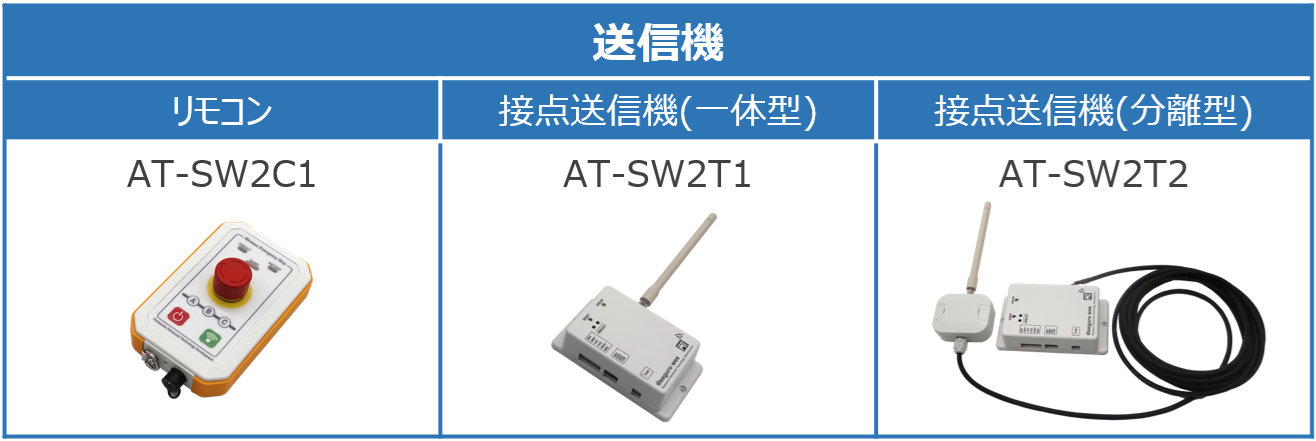

送信機は選べる3タイプ

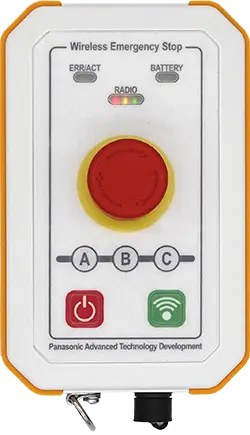

ボタン型リモコンは充電式、防水ですので屋外などの過酷な状況でもご使用いただけます。軽量でストラップをつけることが可能ですので、長時間の持ち運びも可能です。
接点送信機は設置場所に応じて、分離型と一体型の2種類がございます。分離型を使えば、送信機アンテナを送信機本体とは別の場所に設置可能です。アンテナ接続のためのケーブルは最大15mまでです。

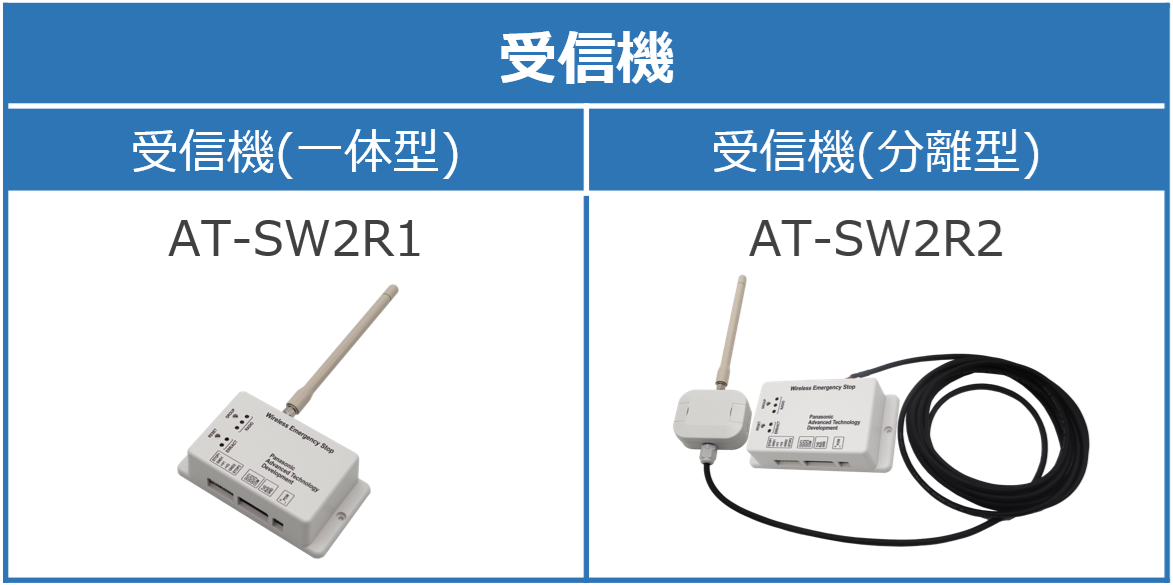

受信機は選べる2タイプ

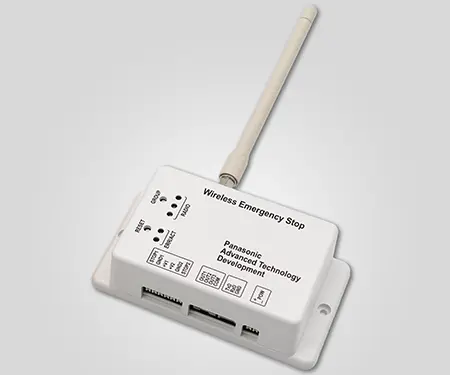

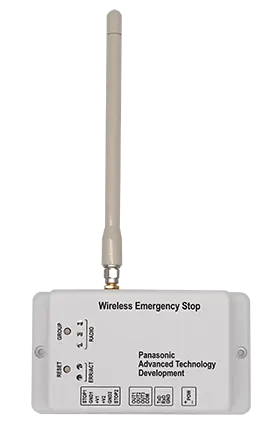

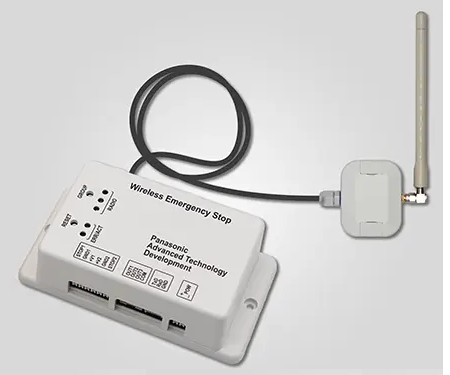

受信機は設置場所に応じて、分離型と一体型の2種類がございます。分離型を使えば、送信機アンテナを送信機本体とは別の場所に設置可能です。アンテナ接続のためのケーブルは最大15mまでです。





    組み合わせ例

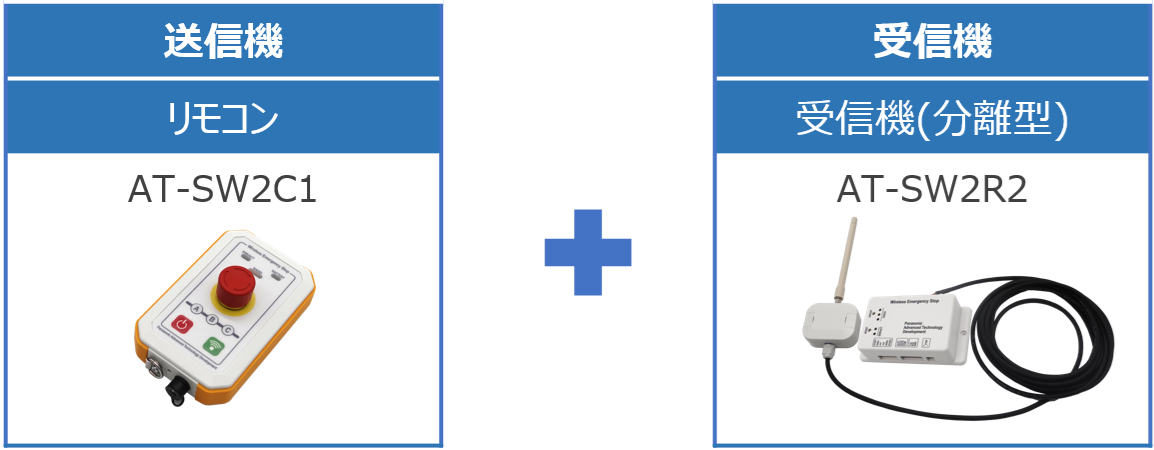

■1:1接続の場合
 送信機:リモコン1台 + 受信機:分離型受信機1台

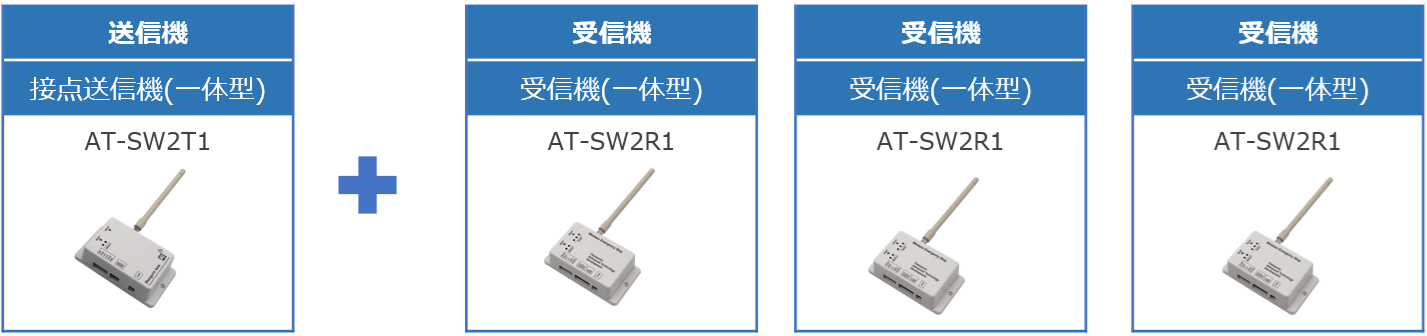

■1:N接続の場合
 送信機:接点送信機(一体型)1台+一体型受信機3台





    紹介動画







    パートナー



NKKスイッチズ株式会社





    よくあるお問い合わせ



詳細資料はどこにありますか?

取扱説明書を以下のお問い合わせからダウンロードしていただくことが可能です。

製品の特長を教えてください。

最も大きな違いは、機能安全規格に準拠している点です。独自調査では、日本国内で機能安全規格に準拠した無線非常停止装置(無線リモコン)はありません。安全対策である非常停止機能の無線化を実現するためには、高信頼な無線通信が必要であると考えられます。

機能安全対応しているか教えてください。

ISO13849-1 PL d(カテゴリ2)取得済みです。

リモコンの電池は充電式ですか、電池式ですか?

リモコンには充電池を搭載しており、USB経由で充電が可能です。

電波強度を教えてください。

10mWになります。

通信状況が悪い状態だと出力停止応答時間は何秒でしょうか?

通信状況が悪い状態ですと、出力停止応答時間は最大で0.8秒 となります。

同じ場所で複数台使うにはどうすればよいでしょうか?

同じ場所で複数デバイスを併用する際は、電波干渉を避けるため可能な限り離れた周波数CHを設定してください。周波数CHを別にせず使用した場合は、電波干渉により誤動作する可能性がございます。
同時使用可能台数は、ご使用になられる環境(送信機同士の間隔)により異なってきますため、環境に合わせてご使用ください。

現在、送信機:受信機の通信形態は1:1や1 (送信機) :N (受信機)になっていますが、N(送信機):1(受信機)、M(送信機):N(受信機)の形態は可能でしょうか。

現在販売中の機種では、送信機1台と受信機N台の対応になります。
将来的には送信機の複数台接続の実現を目指しており、現在技術確立中となります。

「ERR/ACT」のランプが点灯した場合はどうしたら良いでしょうか?
まずは、非常停止の出力系統を2系統接続されているかご確認ください。
本デバイスは、出力系統を2系統使用し、冗長回路を組むことを前提としております。1系統のみ接続されている場合に「ERR/ACT」が点灯します。
2系統接続しているにもかかわらず、「ERR/ACT」のランプが点灯している場合は故障の可能性がありますので、弊社までご連絡ください。
受信機のコネクタが付属されていません。

受信機の停止出力端子と電源入力端子に接続するバラ線はお客様にてご準備ください。
(適合線径:AWG28-14(0.08 sq -2 sq))
汎用信号出力端子とシリアル端子はオプション機能となりますが、必要であればお客様にてコネクタをご準備ください。
(汎用信号出力端子の適合ハウジング:XAP-04V-1、シリアル端子の適合ハウジング:XAP-03V-1)

@seguro wes は何の略でしょうか?
@  :  AuTonomous / Advanced Technology の両方の略称、PAD の製品群の頭文字にしています。
seguro  :  スペイン語で安全の意味を表します。
wes  :  Wireless Emergency Switch/System の略称です。

他の安全に関する製品として、@seguro eyeなどがあります。
@seguro は、パナソニック アドバンストテクノロジー株式会社の登録商標です。

接点送信機に安全センサは含まれますか?

接点送信機に接続する 安全センサ(ライトカーテン・ドアスイッチなど)は、お客様にてご用意していただく必要があります。



ご購入先

■弊社と直接のお取引

新規でご購入の場合、御社弊社双方に新規口座開設のお手続きが必要になります。
こちらをご希望の場合は、下記「製品に関するお問い合わせ」から必要事項をご記入願います。



■商社・代理店経由のお取引(順不同、敬称略)

  • パナソニックインダストリアルマーケティング&セールス株式会社
  • NNP株式会社
  • 福西電機株式会社
  • 明治電機工業株式会社
  • ダイドー株式会社
  • 千代田電子機器株式会社
  • 日本電計株式会社
  • 株式会社トモエシステム



上記以外の代理店及び商社につきましても対応致します。
弊社との取引がない商社につきましてはお時間をいただく場合がございます。

お問い合わせ

詳しい仕様を記載したカタログや、製品の取扱説明書はこちらからダウンロードできます。イプロスのアカウント登録(無料)が必要です。



サンプル機の貸し出しも行っております。お手数ですがこちらからお問い合わせください。購入先、価格などもお気軽にこちらからお問い合わせください。
